Pro provoz, hospodářství i průmyslové použití
Profesionální základ pod IBC nádrž 1 000 l.

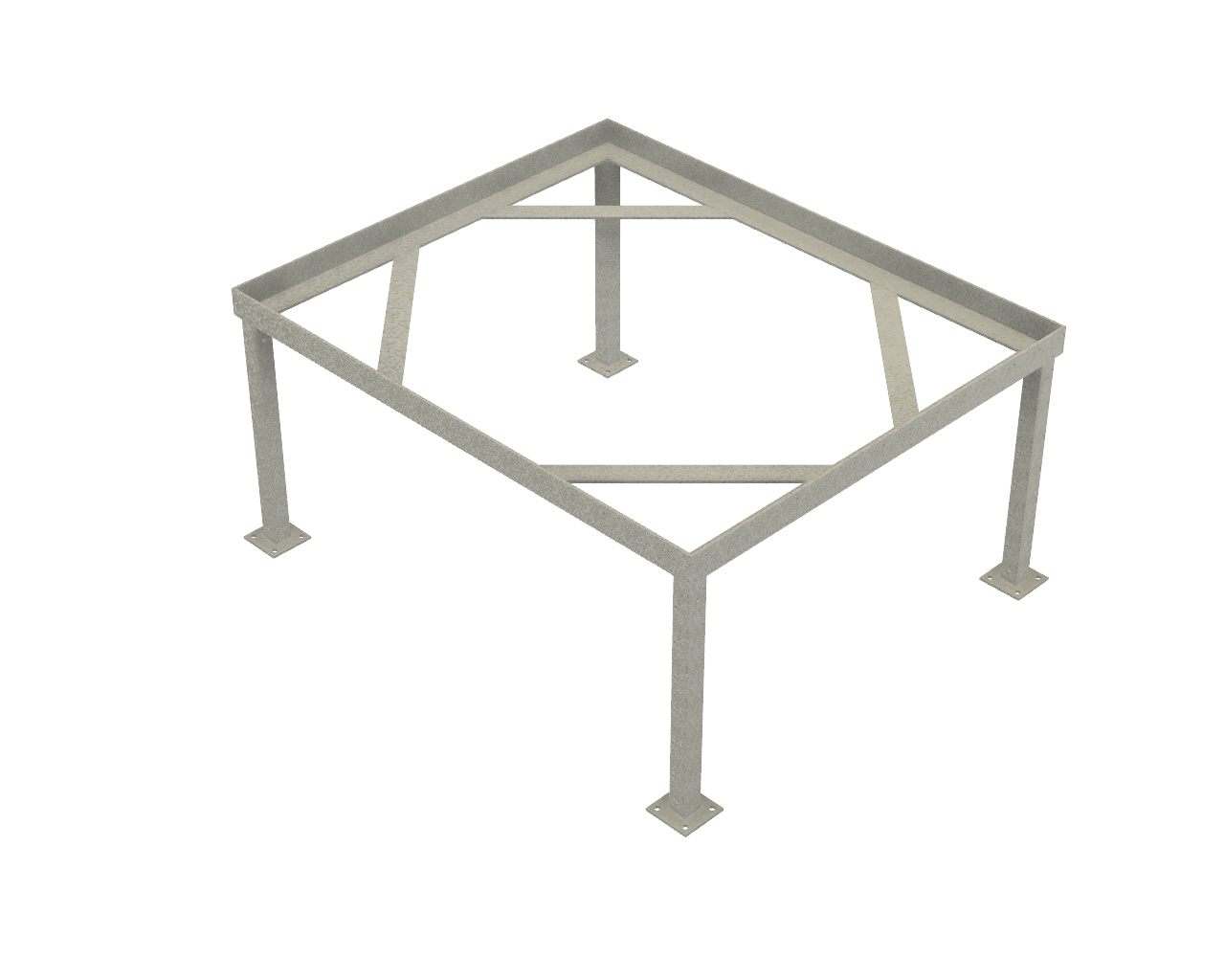

Plná IBC nádrž není zahradní dekorace. Potřebuje rovný, pevný podklad a konstrukci, která přesně vede její paletu, zvedne výpust do použitelné výšky a je připravená pro celoroční provoz. Tento svařovaný podstavec je navržený právě pro standardní IBC nádrž 1 000 l s paletou 1 200 × 1 000 mm.

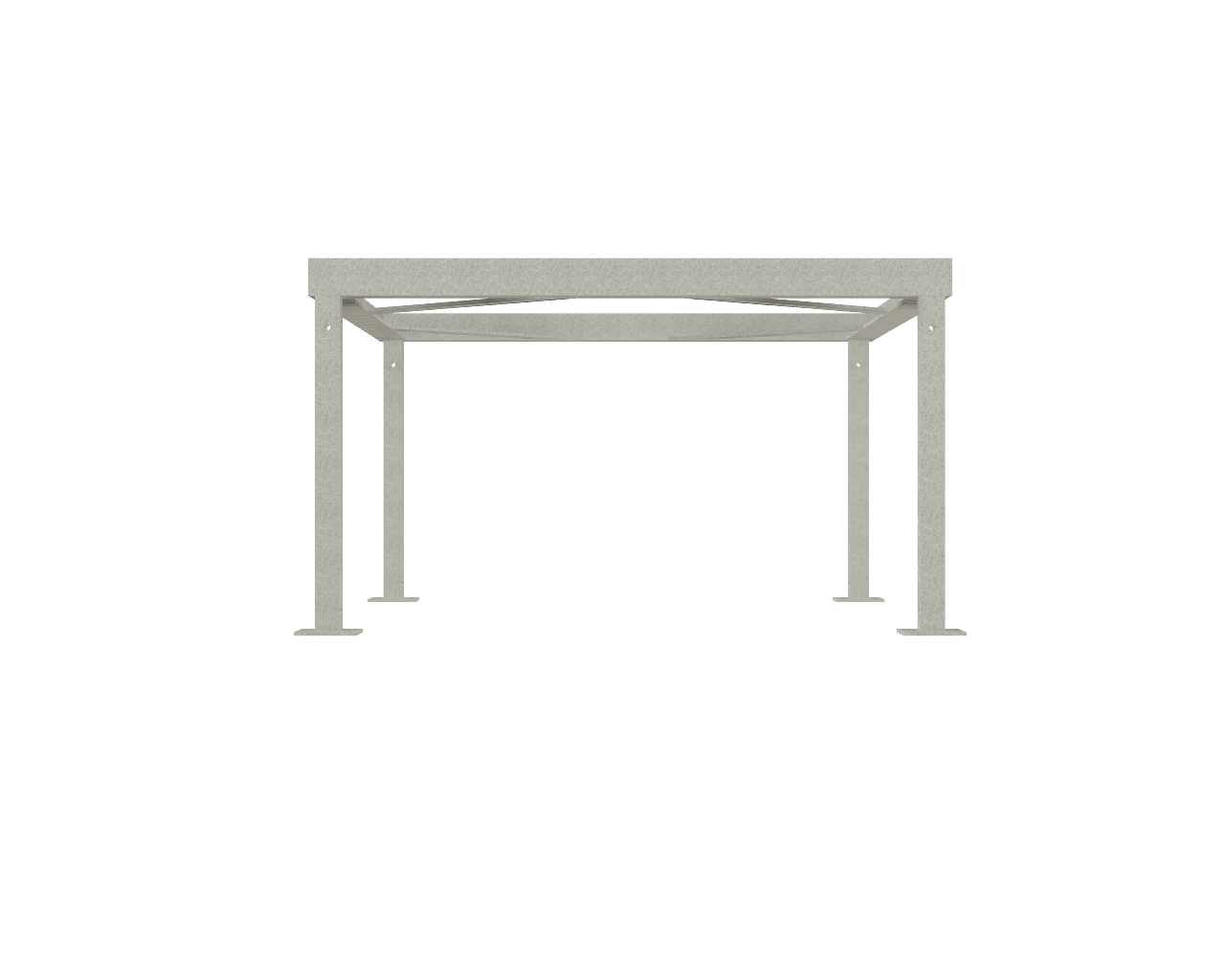

- 60 cm celkové výšky Nosná plocha je 550 mm nad zemí; u běžné nádrže se kohout dostane přibližně do výšky 67 cm.
- Vodicí lem 45 mm Paleta zapadne do rámu s přibližně 10mm vůlí na každé straně a zůstane přesně na svém místě.
- 39 kg ocelové konstrukce Rám z L profilu 60 × 60 × 6 mm, nohy z jeklu 40 × 40 × 3 mm a patky z 6mm plechu.
- Žárový zinek Hotový svařenec je po výrobě žárově zinkovaný podle ČSN EN ISO 1461 pro venkovní prostředí.
U plné nádrže nerozhoduje jen vzhled
Domácí svařenec není automaticky provozní konstrukce.
U neověřeného řešení často neznáte skutečnou tloušťku materiálu, provedení svarů, stabilitu patek ani ochranu proti korozi. Při práci s plnou nádrží proto doporučujeme vybírat výrobek s jasně popsaným provedením a správně jej usadit na rovný, únosný podklad.
- určeno pro standardní paletu 1 200 × 1 000 mm — rozměr vlastní nádrže si před objednáním ověřte,
- pro trvalé umístění na beton nebo dlažbu lze patky kotvit čtyřmi kotvami M10,
- podstavec ani nádrž neumísťujte na svah, měkkou zeminu nebo nerovný podklad.
Voda po ruce, bez ohýbání
Výpust zůstane přehledná a pod kohout se pohodlně vejde konev, kbelík i hadice. Podstavec proto dává smysl u dešťové vody, provozních kapalin i všude tam, kde se z nádrže pravidelně odebírá.
Paleta sedí v rámu
Po celém obvodu je 45mm vodicí lem. Standardní paleta 1 200 × 1 000 mm do něj zapadne a má přibližně 10 mm vůli na každé straně. IBC nádrže se mezi výrobci mohou mírně lišit — před objednávkou proto porovnejte rozměr vlastní palety se světlostí rámu.
Připravený na pevné usazení
Každá patka má čtyři otvory Ø12 pro kotvy M10. Pokud bude nádrž stát trvale na betonu nebo dlažbě, lze podstavec ukotvit přesně tam, kde má sloužit. Kotevní materiál není součástí dodávky; jeho volbu přizpůsobte podkladu a místním podmínkám.
Rozměry a provedení
| Vnější rozměr (V × Š × D) | 60 × 103 × 123 cm |
|---|---|
| Přesné rozměry | 1 232 × 1 032 × 604 mm |
| Světlost pro paletu | 1 220 × 1 020 mm |
| Výška nosné plochy | 550 mm |
| Vodicí lem | 45 mm nad nosnou plochou |
| Rám | L profil 60 × 60 × 6 mm |
| Nohy | Jekl 40 × 40 × 3 mm |
| Patky | Plech 100 × 100 × 6 mm, 4× otvor Ø12 |
| Materiál | Konstrukční ocel S235JR |
| Povrch | Žárový zinek podle ČSN EN ISO 1461 |
| Hmotnost | 39 kg |
| Určení | Standardní IBC nádrž 1 000 l s paletou 1 200 × 1 000 mm |
Dokumentace k výrobku
Prohlášení o shodě je k dispozici.
Pokud podstavec pořizujete pro firmu, provoz nebo projekt, napište nám. Prohlášení o shodě vám před objednáním rádi zašleme a společně ověříme také rozměr palety, způsob dopravy a převzetí.
Cenu, termín výroby i způsob dopravy domluvíme předem.
